SF-8600 中低压智能配电管理系统介绍

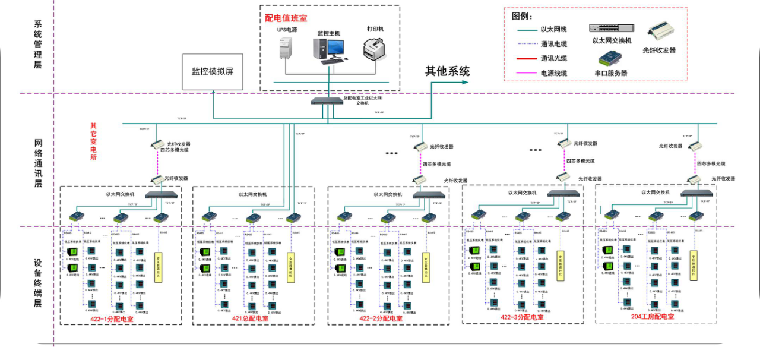

1.1 结构框图

1.2 结构原理

1.2.1 数据采集结构

收集配电室的电力数据，将电压、电流的模拟信号转换成数字信号，将电力数据传输到数据主站；主要设备有多功能电力仪表、微机综合保护装置、通讯管理机等，系统将各种采集终端互联成网络与主站系统连接。

1.2.2 数据中心结构

包括数据服务器系统、数据库系统：

l 数据主服务器系统：开启数据采集服务，接收通讯管理机采集的数据进行解析及存储，同时向通讯管理机发布指令，请求所需要的数据；

l 数据库系统：存储企业电能指标数据和数据处理系统的处理结果；

1.2.3 系统分层介绍

中低压智能配电管理系统采用分层、分布式结构设计，按间隔单元划分、模块化设计，整个系统分为三层：系统管理层、网络通讯层、现场设备层。

1、系统管理层

以智能变配电管理系统软件为核心，可实时显示和处理设备层采集的数据和测控信号。系统操作界面简单直观，真正实现了用户和监控设备的对接。

系统管理层由智能变配电管理系统软件、监控主机、打印机、音响和UPS不间断电源等组成。

2、网络通讯层

网络通讯层主要是指现场设备层和系统管理层主机之间的数据的通信设备和通讯链路。

网络通讯层由屏蔽双绞线、光缆、光纤收发器 、工业网络交换机、通讯管理机和电源模块等不同设备组成。

3、现场设备层

现场监控层设备即远程终端设备，用于现场监控信号的数据测量、显示、控制和通讯等功能。

设备层由配电监控中心所需的三相智能电力仪表、微机综合保护测控装置及其他第三方智能设备组成。

1.2.4 产品特点

（1）专业功能完备、接口和操作界面规范

拥有稳定可靠﹑快速*﹑扩展性强﹑兼容性好的电力专业SCADA内核，是各种电力应用的基本SCADA平台。

完善的人机界面及表达工具，提供*的电力专业图库﹑报表系统、实时、历史和负荷曲线/棒图，支持统计分析和事件语音报警﹑记录﹑在线打印等功能。

面向电力对象的自动化系统建模工具，自动生成实时和历史数据库。

提供符合电力操作系统标准的四遥操作闭锁功能，丰富的转发规约和多种形式的端口定义可自然地与上下级电力系统及五防系统联接。

强大的报表功能。

（2）规约库丰富，规约开发工具简单实用

内置各种标准库和国际标准规约，如CDT规约，DNP3.0规约，IEC870-5-101/102/103/104规约，IEC-61850标准，Modbus/Jbus(RTU/ASCII/TCP)规约，部颁多功能电度表规约，CANbus规约，SPAbus规约等，配置简单。

支持各种自定义规约的开发，已经成功实现包括各种保护、综自设备、各种直流系统、各种测控装置的完美组建系统。

支持多种端口，如串行口，TCP端口的数据转发功能，内置CDT9,DNP3.0和IEC870-5-101/104转发规约；并支持各种自定义转发规约的接口。

支持各种模拟盘和大屏幕接口。

（3）全开放﹑可裁减﹑网络化安全系统

直接支持各种商业数据库管理系统，如SQL Server﹑Acess﹑Oracle等，直接实现与其它系统的实时历史数据交换。

完善的数据库开发工具，简单组态即可实现各种档案数据的管理，内置基于数据库的报警限值管理，定值管理工具。

系统框架可配置，单机﹑网络系统和容错系统框架可根据需要组态。

支持双网络结构，网络流量自动分流，互为备用。

用户管理灵活，提供按职能的用户分组，按操作权限的用户授权管理机制。

（4）全在线修改，模板化管理，*提速工程开发速度

丰富的电力和常用图元库，支持图元库的修改和自扩充。

完善的标准窗口资源，直接简单修改即可为自己工程所用。

支持以回路为单位的变量模板，可大大加速变量词典的定义。

支持包括实时数据库，画面，后台语言等在内的几乎所有系统功能的网络和本地在线修改。

1.2.5 性能指标

（1）系统容量

标准配置*多可接256通道

历史数据保存周期：≥1年

可接入工作站数量：≥20台

主站网络：单网，双网，三网或多网

（2）实时性指标

调用画面响应时间：1s-5s

遥测传送时间：≤2s

遥信传送时间：≤5s

变位响应时间：≤2s

遥控响应时间：≤3s

SOE事故分辨率：≤5ms

故障隔离和恢复供电时间：≤60s

网络速率：10兆/100兆/1000兆自适应

双前置机故障切除时间：≤30s（*佳可达1s）

主站双网络切换时间：0ms

（3）系统可靠性指

CPU负载率：正常<20%，事故<30%

系统平均无故障运行时间（MTBF）：25000小时

遥信准确率：99.9%

 通讯管理机配置参数

微机保护综合测控装置技术参数

技术参数

⑴ 基本技术参数

Ⅰ、交流电源

额定电压：AC 220V

允许偏差：－15％～＋10％

波    形：正弦波，电压谐波总畸变≤5％

频    率： 50Hz±5％

Ⅱ、直流电源

额定电压: DC 220 V

允许偏差: －15％～＋15％

Ⅲ、交流电流：5A或1A

Ⅳ、交流电压：100V或100/√3 V

⑵ 功率消耗

零序电流回路：≤0.5VA；

交流电压回路：≤1VA/相；

保护电源回路：正常工作时，≤12W/台装置；保护动作时≤15W/台装置；

交流电流回路：当额定电流5A时，≤1VA/相；当额定电流1A时，≤0.5VA/相。

⑶ 定值误差

Ⅰ、电流及电压定值误差：≤整定值的±0.5%

Ⅱ、频率定值误差：<0.02HZ

Ⅲ、时间定值误差：

<±1%整定时间+40ms（延时段）；

<±1%整定时间+50ms（重合闸）；

<40ms±10ms（无延时段）。

Ⅳ、df/dt误差　　

在1—3HZ/S范围内<0.2HZ/S；

在3—10HZ/S范围内<0.6HZ/S。

方向继电器误差为<±5°

⑷ 过载能力

Ⅰ、交流电流回路：

2倍额定电流长期工作；

连续工作10倍额定电流允许工作10S；

40倍额定电流允许工作1S；

Ⅱ、交流电压回路：1.2倍额定电压连续工作；

Ⅲ、直流电源回路：80%—110%额定电压连续工作。

⑸ 遥测计量等级

电流、电压、频率：0.2级

其      它：0.5级

遥信分辨率：小于1ms

频      率：≤0.01 Hz

⑹ 输出接点容量

出口继电器接点*大电流不小于10A。

⑺ 使用环境要求

正常使用温度：　　 -25℃—+55℃

极限工作温度：  　-25℃—+60℃

运输和储存温度：　　-25℃—+70℃

相对湿度：　　　　　 5%—95%

⑻ 尘埃

尘埃粒度>0.5μ的个数<30000粒/升保证正常工作。

⑼ 噪声

正常工作时,距离1米处噪声小于10dB。

⑽ 绝缘电压

满足GB4858《电器继电器的绝缘试验》中有关要求。

⑾ 电磁兼容性能：

高频电磁干扰：通过IEC255-22-IMH脉冲群干扰实验及GB6162 100KHz脉冲干扰实验；

静电放电通干扰：IEC255-22-2中严酷等级为Ⅲ级的静电放电实验；

辐射电磁场干扰：通过GB/T14598-1995规定的严酷等级为Ⅲ级的辐射电磁场干扰实验；

快速瞬变干扰：通过IEC255-22-4标准规定的Ⅳ级（4KV±10%）快速瞬变干扰实验。

⑿ 主要性能指标

系统可用率：       不小于99.9%

系统平均故障间隔时间（MTBF）：     不小于20000小时

输入及输出信号响应时间：           不大于2秒

事件顺序记录分辨率（SOE）：     不大于1毫秒

模拟量数据更新周期：              不大于2秒

数字量数据更新周期：              不大于1秒

动态画面响应时间：                不大于2秒

遥控、遥调正确率：                不小于99.99%

遥控、遥调命令传送时间：          不大于2秒

遥测信息传送时间：               不大于3秒

遥信变位传送时间：               不大于1秒

远动信息的海明距离：             不小于4

模数转换分辨率：                 不小于12位

模拟量测量综合误差：             不大于0.5％

电网频率测量误差：               不大于0.01Hz

整个系统对时精度：               不大于1ms

正常时（任意30min内）：          < 30％

功能要求

1.综合继电保护装置必须具备保护、测量、控制、监测、通信等功能。

2.采用图形液晶、全中文显示菜单；可实时显示各种运行状态及数据。

3.遥信量产生SOE的延时和性质（或者分产生事件，或者合产生事件，或者两个都产生事件）可以设定。

4.装置应同时具备线路保护、变压器保护、电动机保护和电容器保护四种功能，根据参数进行功能选择。

5.装置同时具备以太网接口（IEC-60870-5-104协议）和RS485接口（MODBUS协议），所产生的事件必须都能从各自通讯口传输而不相互影响。

6.对断路器偷跳要能够设置偷跳闭锁定值，以根据现场情况决定是否进行重合闸。

7.微机保护测控装置通过MODBUS和TCP/IP协议将数据上送到自动化系统，并且必须提供至少16个开关量输入/出口。

8.保护功能：速断、定时限过流保护、零序过流保护、反时限过流保护（反时限曲线可选择）、电压保护、频率保护、热过负荷保护；负序保护/不平衡负荷保护、电动机自启动功能、过热保护、短路保护。

9.其他功能：

a.测量值：电流及电压（三相）、零序电流、零序电压，频率，正/负有功功率，无功功率，功率因数。

b.事件记录：*少32个事件记录。

10.通过国家权威检测机构的型式试验及电磁兼容性型式试验，可提供相应试验报告。
